TP01通信規約技術文檔：基于UDP透?jìng)鞯母甙踩綦x邊緣通信網關
協議概述
TP01通信規約采用 UDP 透?jìng)?/strong> 協議類型，主要用于物聯網網關向云平臺下發配置或請求數據。網關支持 RS485、TCP、串口等多類物理接口接入現場終端，結合正向隔離裝置構建物理 + 協議雙重傳輸通道，主動向配置的目標 IP 和端口發送數據包。

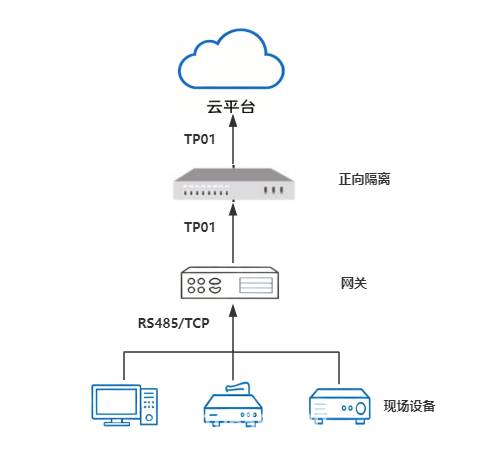

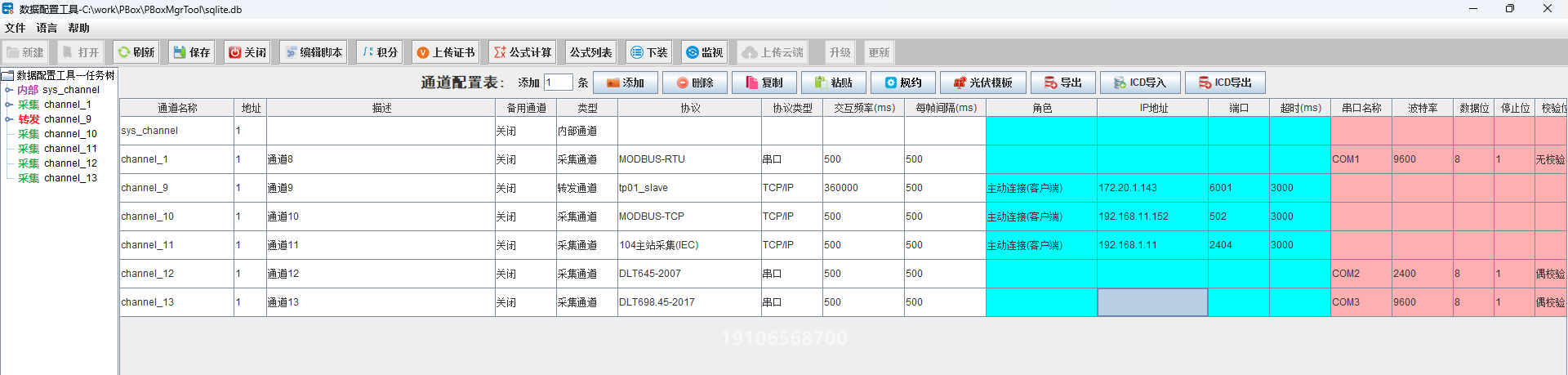

圖 1：TP01網關現場部署圖
產品定位與應用場景
TP01網關依托 UDP 無連接傳輸特性與正向隔離能力，專為工業、電力、環保等行業高安全跨網數據交換設計。針對跨安全域數據交換中”絕對單向”與”高可靠傳輸”的核心需求，本產品采用**“2+1”硬件架構**（外網處理單元 + 物理單向傳輸單元 + 內網處理單元），基于物理光單向傳輸技術，徹底切斷 TCP/IP 雙向連接，構建從低安全域向高安全域的絕對單向數據通道。

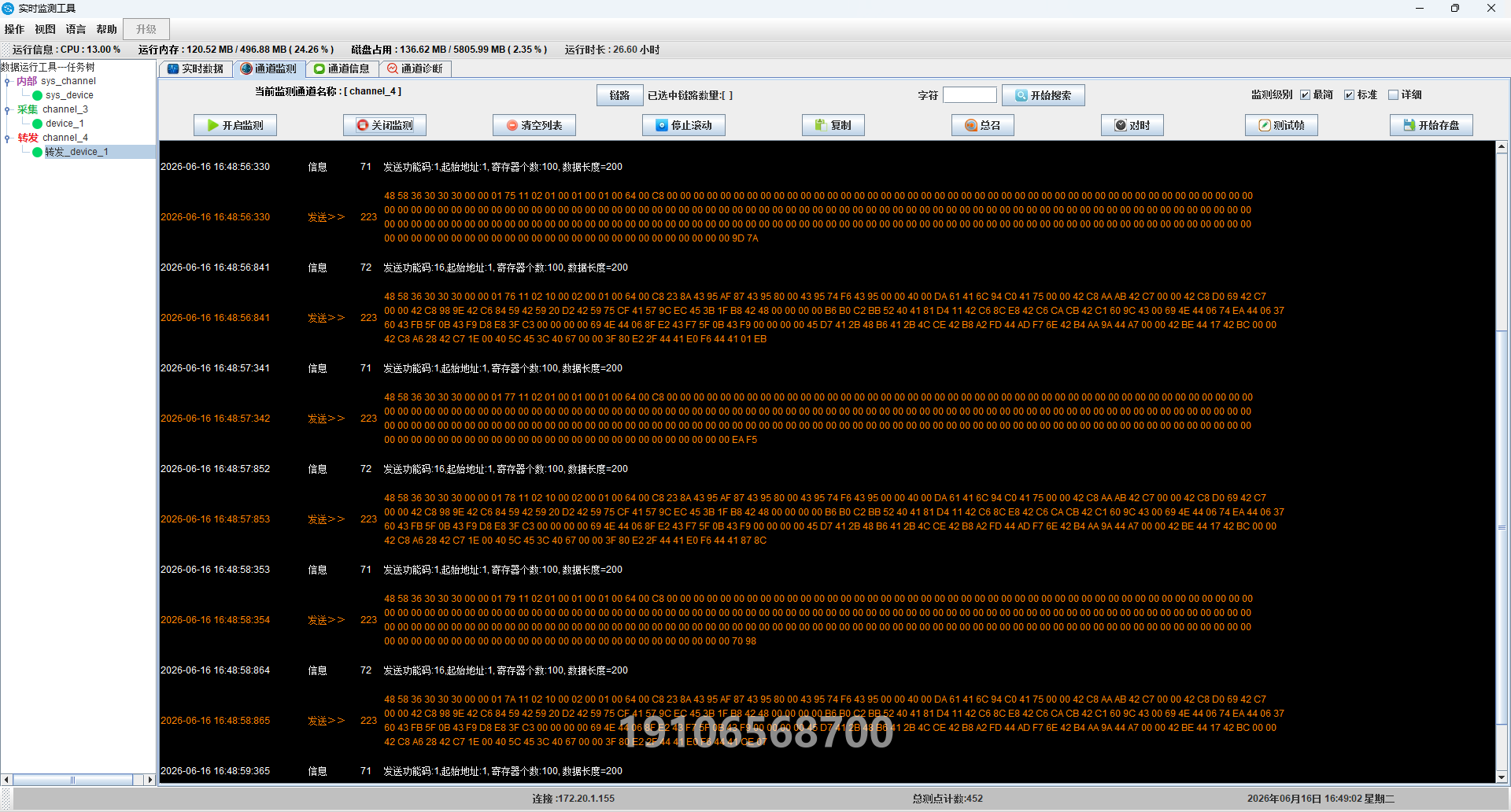

圖 2：TP01網關硬件架構示意
主要功能
三遙數據上傳
支持遙測、遙信、遙脈數據采集與單向跨網傳輸，滿足電力系統對實時數據采集的基本要求。
遠程控制
支持遠端平臺下發控制指令，指令在單向鏈路內受控執行，確保控制操作在安全隔離環境下可靠執行。
協議轉換
將多類工業協議報文統一封裝為 UDP 報文，適配隔離網絡傳輸需求，降低上層應用對接復雜度。
安全校驗
自動完成報文 CRC 校驗、非法數據過濾與鏈路狀態監測，從傳輸層保障數據完整性與安全性。
產品特點
| 序號 | 特點 | 說明 |
|---|---|---|
| 1 | 配置便捷 | 將所需的現場數據轉發給主站，部署配置簡單高效 |
| 2 | 多協議支持 | 支持 ModbusRTU、ModbusTCP、DL/T 645-2007、DL/T 645-2017、IEC 60870 系列等主流工業協議 |
| 3 | 多路采集 | 支持同時接入多路采集設備，滿足復雜現場多節點數據匯聚需求 |
| 4 | 穩定運行 | 7×24小時連續穩定運行，適應工業級高可靠性要求 |
設備信息
| 參數 | 規格 |
|---|---|
| CPU 架構 | x86 / ARMv7 |
| 系統版本 | GNU/Linux 4.1.15 |
| 協議類型 | UDP 透?jìng)?/td> |
| 硬件架構 | 2+1（外網處理單元 + 物理單向傳輸單元 + 內網處理單元） |
圖 3：TP01網關設備實物
FAQ
Q1：TP01網關的”2+1”硬件架構是什么？
TP01網關采用”外網處理單元 + 物理單向傳輸單元 + 內網處理單元”三段式架構。外網處理單元負責數據采集與協議轉換，物理單向傳輸單元通過光單向傳輸技術確保數據只能從低安全域流向高安全域，內網處理單元負責數據解析與轉發。這種架構徹底切斷了 TCP/IP 雙向連接，實現跨安全域的絕對單向數據傳輸。
Q2：TP01網關支持哪些工業通信協議？
TP01網關支持多種主流工業協議，包括 ModbusRTU、ModbusTCP、DL/T 645-2007、DL/T 645-2017 以及 IEC 60870 系列協議，能夠適配電力、工業自動化等領域的多種現場設備。
Q3：UDP透?jìng)鲄f(xié)議有什么優勢？
UDP 透?jìng)鲄f(xié)議具有無連接、低開銷、實時性好的特點。在高安全隔離網絡環境中，UDP 協議無需建立雙向連接即可發送數據，與正向隔離裝置的物理單向特性天然匹配，是實現絕對單向數據傳輸?shù)睦硐脒x擇。
Q4：TP01網關適用于哪些行業場景？
TP01網關主要適用于工業控制、電力系統、環保監測等需要跨安全域進行高安全級別數據交換的行業場景，特別適合電力調度自動化、工業 SCADA 系統跨網數據傳輸?shù)葢?yīng)用。
